Bombas centrífugas horizontales

Bombas Centrífugas normales (línea CLW)

Estas bombas se emplean en el abastecimiento de agua y líquidos limpios y eventualmente sólidos pequeños. Se disponen de una variedad de modelos para la adecuada selección según las condiciones de servicio.

La ejecución normal es horizontal, pudiendo suministrarse en posición vertical con transmisión, para cámara húmeda la parte hidráulica sumergida o bien en cámara seca.

Normalmente es con prensa estopas pudiendo proveerse con sello mecánico y plan de asistencia adecuado a las condiciones operativas.

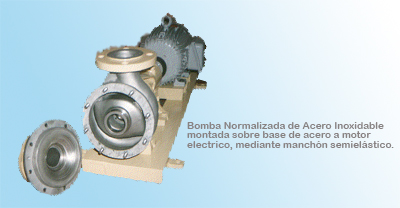

Ejecución en caballete o con consola. El cuerpo se abulona a un robusto caballete o consola, que cumple las funciones de soporte y posee dos cajas de rodamientos independientes de los del motor eléctrico. De esta forma el empuje hidráulico axial producido en el impulsor es soportado por los rodamientos del caballete. Poseen un prensa estopas muy accesible. El equipo se puede proveer acoplado mediante un manchón semielastico al motor eléctrico, sobre base robusta de acero perfilado, para que las deformaciones sean reducidas.

Materiales: la ejecución normal es con cuerpo y tapa de hierro fundido, impulsor de hierro fundido o de bronce y eje de acero SAE 1045, opcionalmente de AISI 420, 316 o 4140.

Impulsores: de diseño moderno, con alabes de doble curvatura, con excelente aspiración, y reducida potencia absorbida, el empuje hidráulico es anulado por medio de agujeros de compensación o alabes dorsales según el tamaño del equipo. El montaje es en voladizo sobre el eje, adecuadamente sobredimensionado para que la flecha sea admisible según las condicione de servicio.

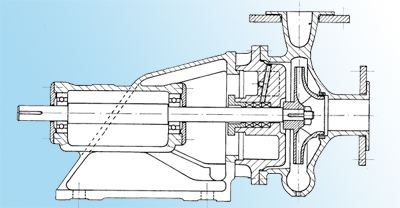

La figura corresponde a una bomba centrifuga tipo back poll out donde la parte rotante se puede retirara por atrás sin desacoplar las bridas de la cañería. Para que esto sea posible, se requiere el empleo de un manchon con distanciador de 4”, 5” o 6” según la longitud del impulsor y el diseño.

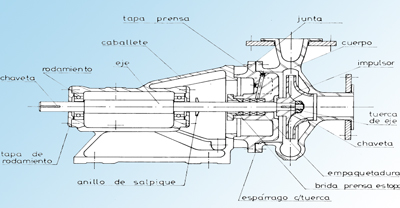

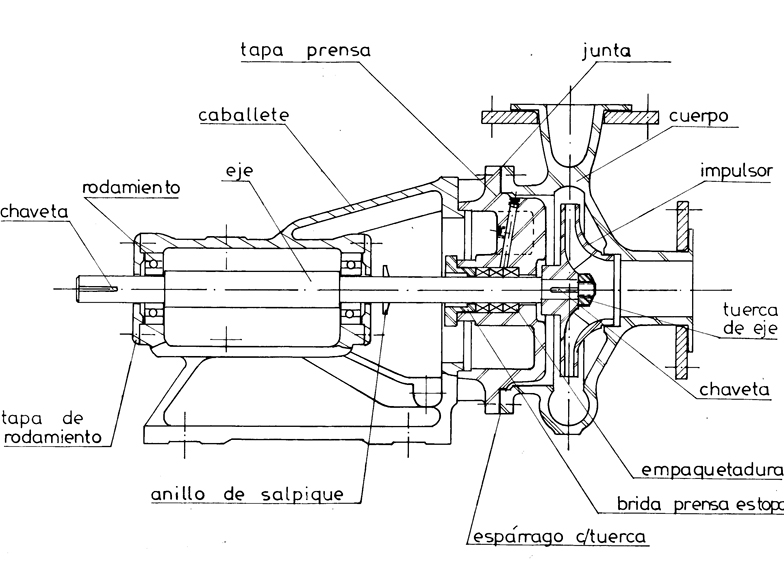

Nomenclatura de las partes
